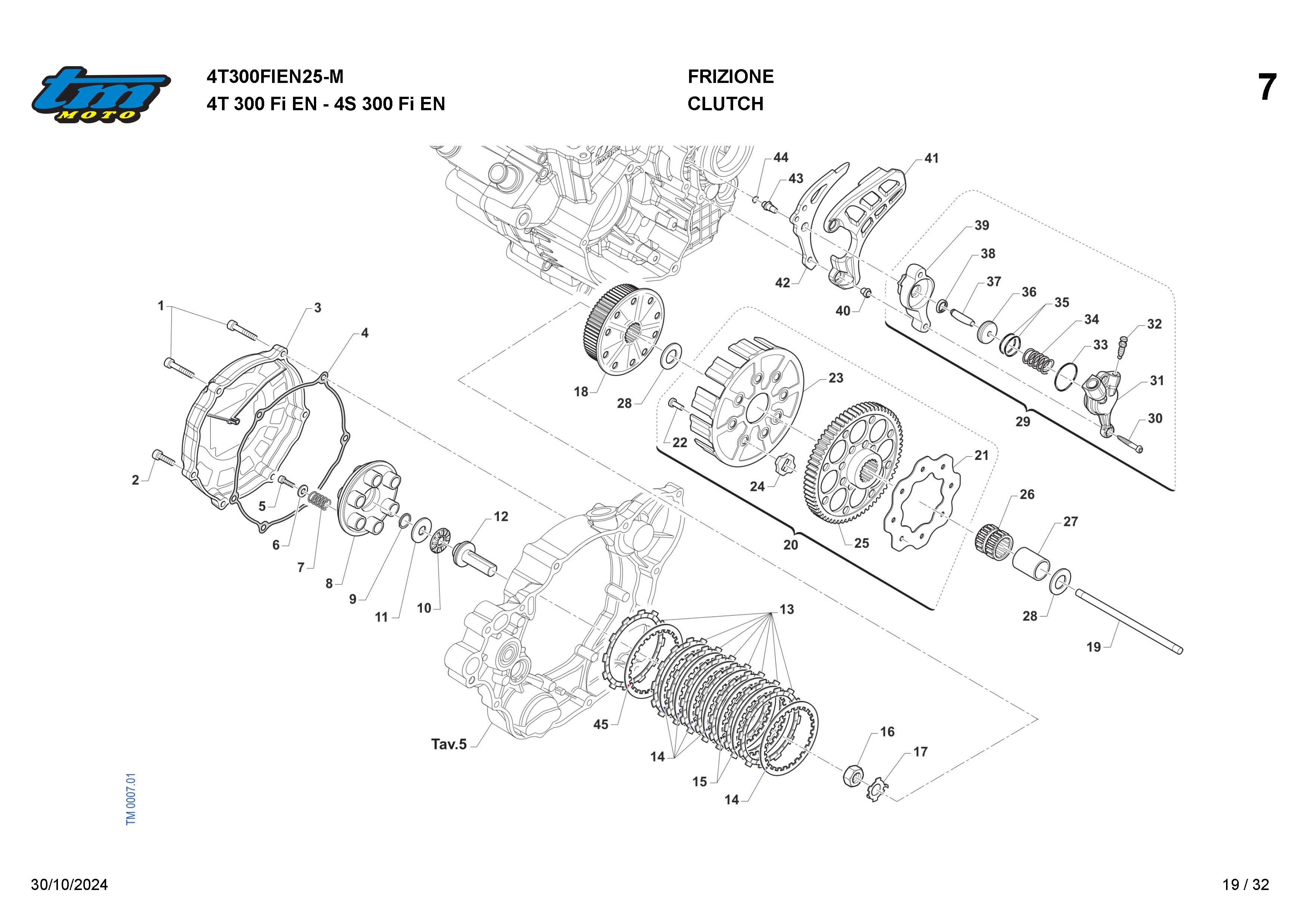

Clutch

Diagram

4T300FIEN25

Diagram
Position
1
49736
BOLT TCEI 5X65
$
0.3
Recommended
Order Quantity:
2
Diagram
Position
10
19022
BUSH CAGE AXK 1528, RADIAL
$
6.76
Recommended
Order Quantity:
1
Diagram
Position
11
19023
WASHER, NEEDLE CAGE AS 1528
$
2.44
Recommended
Order Quantity:
1
Diagram
Position
12
F35582
PIECE, CLUTCH LIFTER
$
8.96
Recommended
Order Quantity:
1
Diagram
Position
13
F35588
CLUTCH PLATE, FIBER 250Fi 4S
$
20.7
Recommended
Order Quantity:
8
Diagram
Position
14
35070
FRYING DISC ACC 1.2mm 4T 250/300 C67
$
7.44
Recommended
Order Quantity:
5
Diagram
Position
15
F35596
CLUTCH DISC STEEL 1,8 mm 250Fi
$
6.11
Recommended
Order Quantity:
2
Diagram
Position
16
49060
NUT, CLUTCH CENTER 250cc
$
0.96
Recommended
Order Quantity:
1
Diagram
Position
17
35050
CLUCTH WASHER 250/300/F
$
1.07
Recommended
Order Quantity:
1
Diagram
Position
18
F25256
CLUTCH CENTER 250Fi
$
90.71
Recommended
Order Quantity:
1
Diagram
Position
19
F35544
ROD, CLUTCH 192mm 250N
$
9.96
Recommended
Order Quantity:
1
Diagram
Position
2
49477
BOLT TCEI 5X25
$
0.71
Recommended
Order Quantity:
4
Diagram
Position
20
F40159
PRIMARY PAIR CPL 300Fi Z 59/18
$
418.2
Recommended
Order Quantity:
1
Diagram
Position
21
35262
PLATE, CLUTCH BASKET 250cc
$
4.61
Recommended
Order Quantity:
1
Diagram
Position
22
49202
PIN CLUTCH K3/KV/K7/K8/K9
$
0.4
Recommended
Order Quantity:
8
Diagram
Position
23
F25257
CLUTCH BASKET 250Fi M. 10/->
$
64.15
Recommended
Order Quantity:
1
Diagram
Position
24
21005
RUBBER, CLUTCH BASKET
$
1.33
Recommended
Order Quantity:
8
Diagram
Position
25
F40114
CORONA TRAS. PRIMARY Z 59/18 300 4T
$
325.28
Recommended
Order Quantity:
1
Diagram
Position
26
F19510
NEEDLE CAGE 27 x 32 x 23.8
$
13.1
Recommended
Order Quantity:
1
Diagram
Position
27
F26422
BUSH, PRIMARY GEAR 250Fi
$
19.16
Recommended
Order Quantity:
1
Diagram
Position
28
48250
SPACER, PRIMARY GEAR 250cc
$
1.37
Recommended
Order Quantity:
2
Diagram
Position
29
F30005
COVER, IDR/CLUTCH 4S 250N ASSY
$
101.57
Recommended
Order Quantity:
1
Diagram
Position
3
F30960
COVER, CLUTCH 250Fi M. 11/->
$
73.67
Recommended
Order Quantity:
1
Diagram
Position
30
49535
BOLT TCEI 5X35
$
0.82
Recommended
Order Quantity:
2
Diagram
Position
31
F30006
BODY CLUTCH CYLINDER 250Fi D26
$
84.8
Recommended
Order Quantity:
1
Diagram
Position
32
35264
SCREW AIR BLED HYDRAUL.CLUTCH
$
5.41
Recommended
Order Quantity:
1
Diagram
Position
33
12252
O-RING, 25,12 x 1,78
$
0.34
Recommended
Order Quantity:
1
Diagram
Position
34
F16445
SPRING
$
1.27
Recommended
Order Quantity:
1
Diagram
Position
35
12259
O-RING, CLUTCH PISTON 125/250
$
1.37
Recommended
Order Quantity:
2
Diagram
Position
36
F35522
PISTON CLUTCH CYLINDER 250F 26
$
9.7
Recommended
Order Quantity:
1
Diagram
Position
37
F19518
PIN 5 X 24
$
0.47
Recommended
Order Quantity:
1
Diagram
Position
38
F04367
OIL SEAL 9X13X3
$
5.05
Recommended
Order Quantity:
1
Diagram
Position
39
F35523
SPACER CYLINDER 250N
$
26.83
Recommended
Order Quantity:
1
Diagram
Position
4
F05841
GASKET, CLUTCH COV 250Fi 11/->
$
3.86
Recommended
Order Quantity:
1
Diagram
Position
40
26211
COLLAR, SPROCKET 250cc H.5
$
2.08
Recommended
Order Quantity:
2
Diagram
Position
41
F30944
SPROCKET PROTECTION 250 F.I. PLAST.
$
6.76
Recommended
Order Quantity:
1
Diagram
Position
42
F70370
PROTECTION, ALUMINIUM, FRONT SPROCKET
$
4.88
Recommended
Order Quantity:
1
Diagram
Position
43
F26460
SPACER
$
3.38
Recommended
Order Quantity:
1
Diagram
Position
44
F12302
O-RING, 108 GEAR F.S.
$
0.17
Recommended
Order Quantity:
1
Diagram
Position
45
F35596
CLUTCH DISC STEEL 1,8 mm 250Fi
$
6.11
Recommended
Order Quantity:
2
Diagram
Position
5
49484
BOLT TCEI 6X20
$
0.74
Recommended
Order Quantity:
6
Diagram
Position
6
49604
WASHER 6x18
$
0.25
Recommended
Order Quantity:
6
Diagram
Position
7
F16453
SPRING, CLUTCH 2/4T 250/450
$
2.71
Recommended
Order Quantity:
6
Diagram
Position
8
F25258
PRESSURE PLATE, CLUTCH 250Fi
$
60.05
Recommended
Order Quantity:
1
Diagram
Position
9
09006
CLIP, PISTON PIN 80/85/100cc
$
0.26
Recommended
Order Quantity:
1
