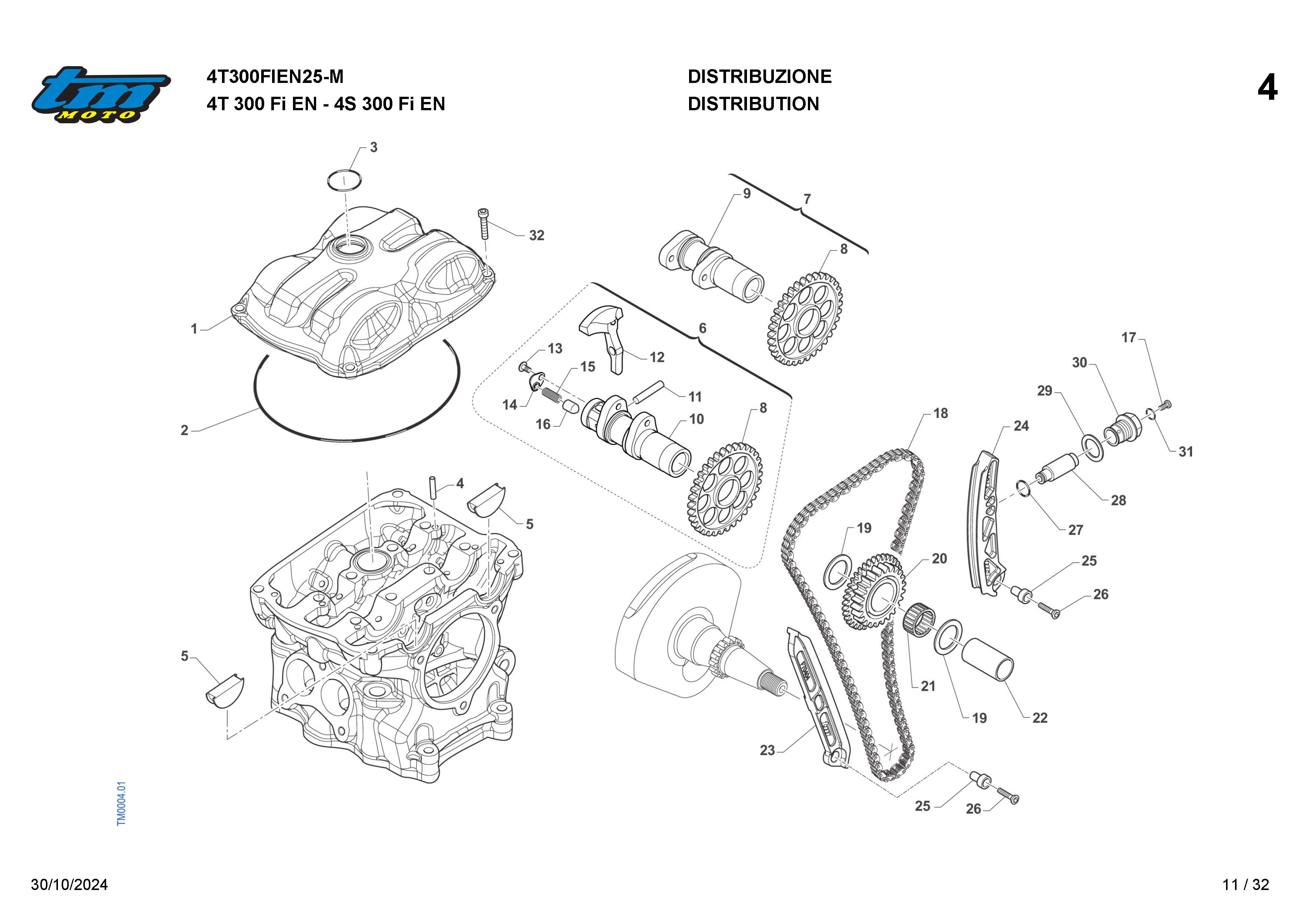

Distribution

Diagram

4T300FIEN25

Diagram
Position
1
F30061
CYLINDER HEAD COVER 250Fi F.S. MX M18->
$
127.8
Recommended
Order Quantity:
1
Diagram
Position
10
F28809
CAMSHAFT EX XS-04
$
257.34
Recommended
Order Quantity:
1
Diagram
Position
11
F19530
PIN 5 X 19,8
$
0.5
Recommended
Order Quantity:
1
Diagram
Position
12
F26575
DECOMPRESSOR
$
5.11
Recommended
Order Quantity:
1
Diagram
Position
13
49597
BOLT TBCE 4 x 8
$
0.2
Recommended
Order Quantity:
1
Diagram
Position
14
F48368
PLATE DECOMPRESSOR SPRING 250 F.S.
$
2.15
Recommended
Order Quantity:
1
Diagram
Position
15
F16479
SPRING
$
1.15
Recommended
Order Quantity:
1
Diagram
Position
16
F26576
PISTON DECOMPRESSOR
$
5.54
Recommended
Order Quantity:
1
Diagram
Position
17
F49871
PLUG
$
5.23
Recommended
Order Quantity:
1
Diagram
Position
18
F70423
CAM CHAIN 92RH2015 92 300 TWIN
$
63.9
Recommended
Order Quantity:
1
Diagram
Position
19
F48372
SHIM 18 X 30 X 0,8
$
1.74
Recommended
Order Quantity:
2
Diagram
Position
2
F12364
O-RING 155 X 2
$
3.56
Recommended
Order Quantity:
1
Diagram
Position
20
F40061
GEAR 24/21T DISTRIBUTION
$
62.74
Recommended
Order Quantity:
1
Diagram
Position
21
F19526
NEEDLE BUSH 18x22x17
$
37.21
Recommended
Order Quantity:
1
Diagram
Position
22
F28813
PIN ROTATION GEAR 18x42,7 H.13
$
8.3
Recommended
Order Quantity:
1
Diagram
Position
23
F70404
FIXED SLIDER
$
8.51
Recommended
Order Quantity:
1
Diagram
Position
24
F70413
MOVING SLIDER
$
8.51
Recommended
Order Quantity:
1
Diagram
Position
25
F49883
BUSH
$
3.55
Recommended
Order Quantity:
2
Diagram
Position
26
49168
SCREW TSEI 6X22
$
Recommended
Order Quantity:
2
Diagram
Position
27
F12346.1
O-RING 18 X 2
$
0.95
Recommended
Order Quantity:
1
Diagram
Position
28
F70408
HYDRAULIC TENSIONER 250Fi M3
$
49.97
Recommended
Order Quantity:
1
Diagram
Position
29
49949
WASHER, COPPER, 24 X 30 X 1,5
$
0.44
Recommended
Order Quantity:
1
Diagram
Position
3
F12344.1
O-RING 23 X 1,5
$
1.22
Recommended
Order Quantity:
1
Diagram
Position
30
F49884
PLUG, TENSIONER
$
48.64
Recommended
Order Quantity:
1
Diagram
Position
31
F12356.1
O-RING 10 X 1
$
0.6
Recommended
Order Quantity:
1
Diagram
Position
32
49483
BOLT TCEI 6X16
$
0.71
Recommended
Order Quantity:
4
Diagram
Position
4
F19529
PIN 4 X 10
$
0.5
Recommended
Order Quantity:
4
Diagram
Position
5
F30060
CAP, HOLE CAMSHAFT 250/300
$
2.22
Recommended
Order Quantity:
2
Diagram
Position
6
F28852
CAMSHAFT ASSY, EX, 250 MX ES + EN
$
354.3
Recommended
Order Quantity:
1
Diagram
Position
7
F28853
CAMSHAFT ASSY, IN, 250/300 EN TWIN
$
382.66
Recommended
Order Quantity:
1
Diagram
Position
8
F40062
GEAR 28T, CAMSHAFT
$
41.7
Recommended
Order Quantity:
2
Diagram
Position
9
F28808
CAMSHAFT IN XA-19
$
166.74
Recommended
Order Quantity:
1
