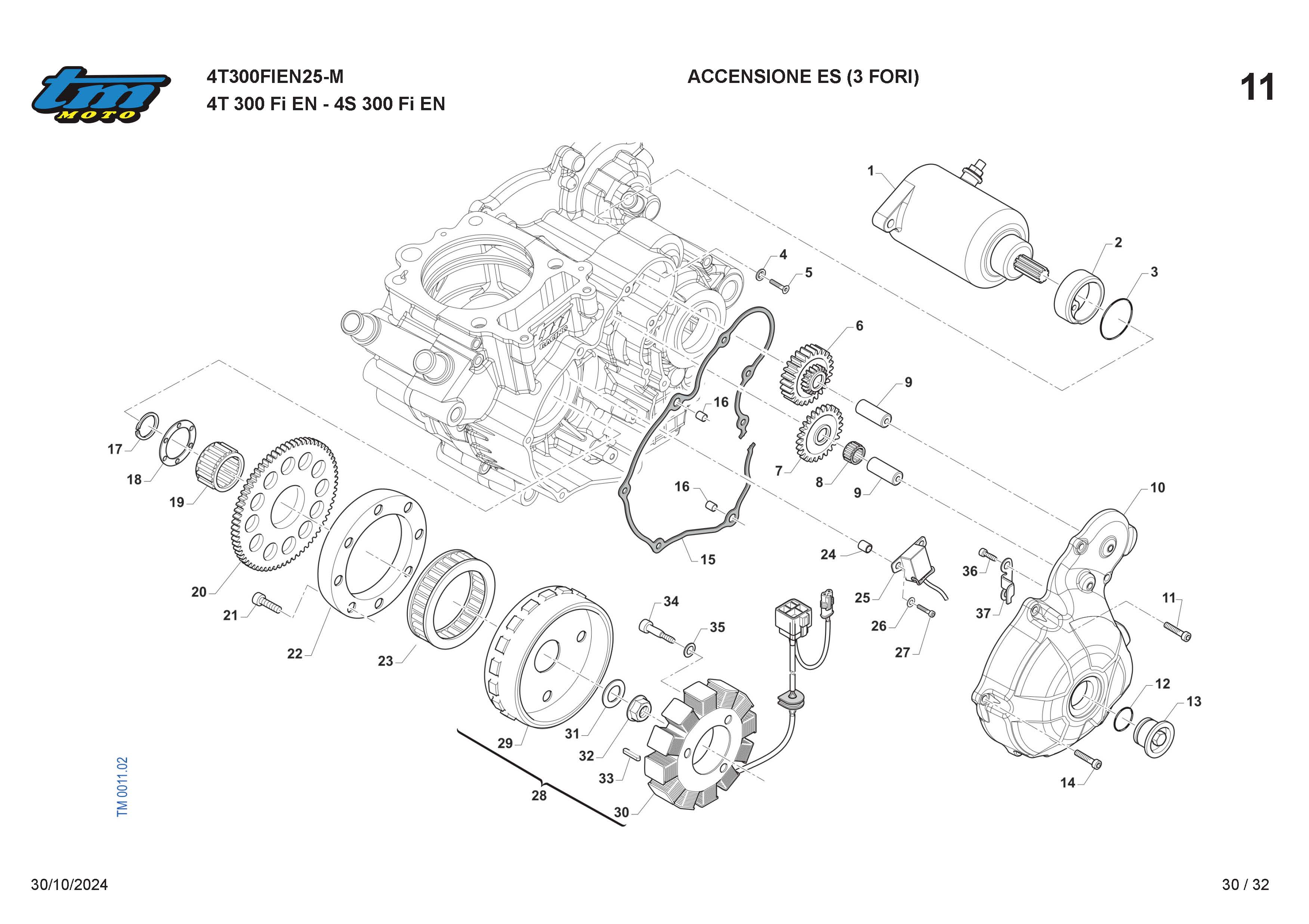

Electric Start Ignition

Diagram

4T300FIEN25

Diagram
Position
1
F68145
E-STARTER ENGINE 250 4 S 08->
$
177.53
Recommended
Order Quantity:
1
Diagram
Position
10
F30962
COVER, IGNITION 250Fi ES M.11
$
120.92
Recommended
Order Quantity:
1
Diagram
Position
11
49477
BOLT TCEI 5X25
$
0.71
Recommended
Order Quantity:
2
Diagram
Position
12
F12322
O-RING
$
0.47
Recommended
Order Quantity:
1
Diagram
Position
13
F49833
COVER CAP ALUMINIUM 250Fi
$
8.8
Recommended
Order Quantity:
1
Diagram
Position
14
49476
BOLT TCEI 5X20
$
0.68
Recommended
Order Quantity:
5
Diagram
Position
15
F05829
GASKET, INGNIT.COVER ES 250Fi
$
2.34
Recommended
Order Quantity:
1
Diagram
Position
16
26041
DOWEL PIN 7 x 8 Hole 5,2
$
1.42
Recommended
Order Quantity:
2
Diagram
Position
17
F49937
CIRCLIP 36 CRANKSH. E 4S
$
0.6
Recommended
Order Quantity:
1
Diagram
Position
18
F26327
WASHER 37X50X2 4S.
$
4.74
Recommended
Order Quantity:
1
Diagram
Position
18
F49871
PLUG
$
5.23
Recommended
Order Quantity:
2
Diagram
Position
19
F19506
NEEDLE CAGE 37X42X17 E.S.
$
12.42
Recommended
Order Quantity:
1
Diagram
Position
19
F12325
O-RING
$
0.38
Recommended
Order Quantity:
2
Diagram
Position
2
F26341
COLLAR, EL. STARTER
$
1.49
Recommended
Order Quantity:
1
Diagram
Position
20
F40807
GEAR EL. STARTER
$
77.96
Recommended
Order Quantity:
1
Diagram
Position
20
F28812
AXLE, ROCKER ARM EXHAUST
$
Recommended
Order Quantity:
1
Diagram
Position
21
F49929
SCREW TCE 6 X 16
$
0.67
Recommended
Order Quantity:
8
Diagram
Position
21
F28811
AXLE, ROCKER ARM INTAKE
$
Recommended
Order Quantity:
1
Diagram
Position
22
F26385
ESTERNAL RING IGNITION KOKUSAN
$
65.56
Recommended
Order Quantity:
1
Diagram
Position
22
F28836
FINGER FOLLOWER WITH DECOM.MIM
$
128.98
Recommended
Order Quantity:
1
Diagram
Position
23
F03354
FREE-WHEEL ELECTRIC STARTER
$
103.48
Recommended
Order Quantity:
1
Diagram
Position
23
F28835
FINGER FOLLOWER NO DECOMP. MIM
$
128.98
Recommended
Order Quantity:
3
Diagram
Position
24
F08074
BUSH
$
1.21
Recommended
Order Quantity:
2
Diagram
Position
24
F28841
JOINT, HEAD WATER
$
17.09
Recommended
Order Quantity:
1
Diagram
Position
25
F15478
PICK-UP KOK PU5157
$
121.68
Recommended
Order Quantity:
1
Diagram
Position
25
F12346.1
O-RING 18 X 2
$
0.95
Recommended
Order Quantity:
1
Diagram
Position
26
49601
WASHER 5x11
$
0.05
Recommended
Order Quantity:
2
Diagram
Position
26
F48374
PLATE
$
2.57
Recommended
Order Quantity:
2
Diagram
Position
27
49476
BOLT TCEI 5X20
$
0.68
Recommended
Order Quantity:
2
Diagram
Position
27
49553
BOLT TCEI 4X8
$
0.08
Recommended
Order Quantity:
2
Diagram
Position
28
F15550.02
GENERATOR KOK. 9022 EL.STARTER
$
626.2
Recommended
Order Quantity:
1
Diagram
Position
28
F28810
AXLE, ROCKER ARM INTAKE
$
Recommended
Order Quantity:
1
Diagram
Position
29
F15552
ROTOR IGNITION KOKUSAN YF9022
$
446.42
Recommended
Order Quantity:
1
Diagram
Position
29
F48371
PLATE
$
Recommended
Order Quantity:
1
Diagram
Position
3
F12309
O-RING, 2150
$
0.35
Recommended
Order Quantity:
1
Diagram
Position
30
F15551
STATOR KOKUSAN YS 9022
$
191.69
Recommended
Order Quantity:
1
Diagram
Position
30
49944
TS 5X12 TORX SCREW
$
0.41
Recommended
Order Quantity:
1
Diagram
Position
31
49613
STEEL WASHER 12
$
0.22
Recommended
Order Quantity:
1
Diagram
Position
31
F12351.1
O-RING 61,6 X 2,4
$
4.12
Recommended
Order Quantity:
1
Diagram
Position
32
49056
NUT, IGNITION 100cc
$
2.8
Recommended
Order Quantity:
1
Diagram
Position
32
F30015
COVER, HEAD, TWIN
$
29.04
Recommended
Order Quantity:
1
Diagram
Position
33
F49853
WOODRUFF KEY, 5x3x25
$
0.64
Recommended
Order Quantity:
1
Diagram
Position
33
49481
BOLT TCEI 6X12
$
0.66
Recommended
Order Quantity:
3
Diagram
Position
34
49477
BOLT TCEI 5X25
$
0.71
Recommended
Order Quantity:
3
Diagram
Position
34
F49874
NUT FLANGED M 10x1,25 T.12mm
$
0.78
Recommended
Order Quantity:
4
Diagram
Position
35
49107
WASHER 5
$
Recommended
Order Quantity:
3
Diagram
Position
35
F48400
WASHER �10x�17,5x3
$
0.44
Recommended
Order Quantity:
4
Diagram
Position
36
49553
BOLT TCEI 4X8
$
0.08
Recommended
Order Quantity:
2
Diagram
Position
36
F21436
CAP, SPARK PLUG
$
18.01
Recommended
Order Quantity:
1
Diagram
Position
37
F30945
PROTECTION IGNITION WIRES 250N
$
3.29
Recommended
Order Quantity:
1
Diagram
Position
37
F06116
SPARK PLUG NGK R0451B-8
$
70.18
Recommended
Order Quantity:
1
Diagram
Position
38
F13287
INLET MANIFOLD 250Fi F.S. R.
$
76.54
Recommended
Order Quantity:
1
Diagram
Position
39
49989
BOLT TORX 5 X 14
$
0.37
Recommended
Order Quantity:
3
Diagram
Position
4
49675
WASHER 7 x 13.9 x 1.5
$
0.1
Recommended
Order Quantity:
1
Diagram
Position
40
F08003
SENSOR, WATER TEMPERATURE
$
23.06
Recommended
Order Quantity:
1
Diagram
Position
5
49399
BOLT TSEI 5x12
$
0.37
Recommended
Order Quantity:
1
Diagram
Position
6
40224
GEAR, DOUBLE, ELECTRIC STARTER REPLACE CODE F40839
$
94.73
Recommended
Order Quantity:
1
Diagram
Position
7
F40808
INTERMEDIATE GEAR
$
38.72
Recommended
Order Quantity:
1
Diagram
Position
8
F19501
NEEDLE CAGE 10X13X10 F.S.
$
5.22
Recommended
Order Quantity:
1
Diagram
Position
9
F28568
SHAFT, EL. STARTER GEAR
$
5.4
Recommended
Order Quantity:
2
