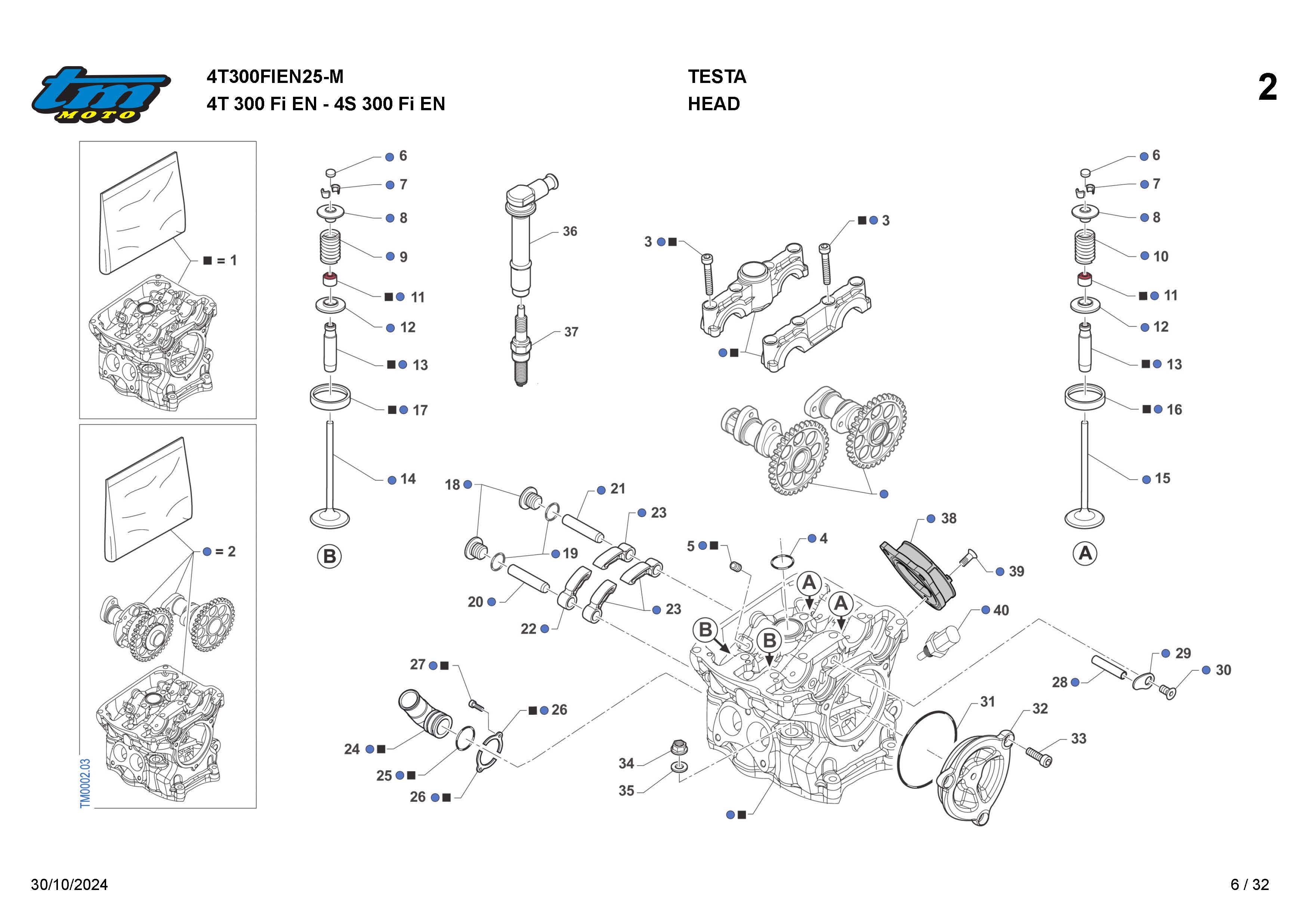

Head

Diagram

4T300FIEN25

Diagram
Position
1
F02886
HEAD 4T 250/300 Fi TWIN SEMI-CPL
$
1869.7
Recommended
Order Quantity:
1
Diagram
Position
10
F16472
EXTER. & INTER.SPRINGS INLET
$
63.9
Recommended
Order Quantity:
2
Diagram
Position
11
F04388
VALVE STEM SEAL RING D.5mm SKF
$
6.32
Recommended
Order Quantity:
4
Diagram
Position
12
F26689
LOWER PLATE
$
12.1
Recommended
Order Quantity:
4
Diagram
Position
13
F26728.1
VALVE GUIDE SINT. D.5 FOR SKF BLV077 SEAL
$
Recommended
Order Quantity:
4
Diagram
Position
14
F14158
EXHAUST VALVE 250Fi TIT 26.8X5
$
119.39
Recommended
Order Quantity:
2
Diagram
Position
15
F14164
INLET VALVE d.35X5 250Fi TIT
$
119.39
Recommended
Order Quantity:
2
Diagram
Position
16
F26557
VALVE SEAT ASP.250cc
$
44.26
Recommended
Order Quantity:
2
Diagram
Position
17
F26558
VALVE SEAT SCAR.250cc
$
46.46
Recommended
Order Quantity:
2
Diagram
Position
18
F49871
PLUG
$
5.23
Recommended
Order Quantity:
2
Diagram
Position
19
F12325
O-RING
$
0.38
Recommended
Order Quantity:
2
Diagram
Position
2
F02887.1
HEAD 250/300FI EN TWIN CPL
$
2613.68
Recommended
Order Quantity:
1
Diagram
Position
20
F28812
AXLE, ROCKER ARM EXHAUST
$
Recommended
Order Quantity:
1
Diagram
Position
21
F28811
AXLE, ROCKER ARM INTAKE
$
Recommended
Order Quantity:
1
Diagram
Position
22
F28836
FINGER FOLLOWER WITH DECOM.MIM
$
128.98
Recommended
Order Quantity:
1
Diagram
Position
23
F28835
FINGER FOLLOWER NO DECOMP. MIM
$
128.98
Recommended
Order Quantity:
3
Diagram
Position
24
F28841
JOINT, HEAD WATER
$
17.09
Recommended
Order Quantity:
1
Diagram
Position
25
F12346.1
O-RING 18 X 2
$
0.95
Recommended
Order Quantity:
1
Diagram
Position
26
F48374
PLATE
$
2.57
Recommended
Order Quantity:
2
Diagram
Position
27
49553
BOLT TCEI 4X8
$
0.08
Recommended
Order Quantity:
2
Diagram
Position
28
F28810
AXLE, ROCKER ARM INTAKE
$
Recommended
Order Quantity:
1
Diagram
Position
29
F48371
PLATE
$
Recommended
Order Quantity:
1
Diagram
Position
3
49487.2
SCREW TCEI 6X35 UNI 5931-912 12.9 BURNISHED
$
Recommended
Order Quantity:
8
Diagram
Position
30
49944
TS 5X12 TORX SCREW
$
0.41
Recommended
Order Quantity:
1
Diagram
Position
31
F12351.1
O-RING 61,6 X 2,4
$
4.12
Recommended
Order Quantity:
1
Diagram
Position
32
F30015
COVER, HEAD, TWIN
$
29.04
Recommended
Order Quantity:
1
Diagram
Position
33
49481
BOLT TCEI 6X12
$
0.66
Recommended
Order Quantity:
3
Diagram
Position
34
F49874
NUT FLANGED M 10x1,25 T.12mm
$
0.78
Recommended
Order Quantity:
4
Diagram
Position
35
F48400
WASHER �10x�17,5x3
$
0.44
Recommended
Order Quantity:
4
Diagram
Position
36
F21436
CAP, SPARK PLUG
$
18.01
Recommended
Order Quantity:
1
Diagram
Position
37
F06116
SPARK PLUG NGK R0451B-8
$
70.18
Recommended
Order Quantity:
1
Diagram
Position
38
F13287
INLET MANIFOLD 250Fi F.S. R.
$
76.54
Recommended
Order Quantity:
1
Diagram
Position
39
49989
BOLT TORX 5 X 14
$
0.37
Recommended
Order Quantity:
3
Diagram
Position
4
F12345.1
O-RING 24 X 1,5
$
1.26
Recommended
Order Quantity:
1
Diagram
Position
40
F08003
SENSOR, WATER TEMPERATURE
$
23.06
Recommended
Order Quantity:
1
Diagram
Position
5
49702
GRUB SCREW 5 X 6 INLET VALVE
$
0.08
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.255
SHIM, VALVE ADJUSTING � 7,26 TH. 2,55
$
4.31
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.295
SHIM, VALVE ADJUSTING � 7,26 TH. 2,95
$
4.42
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.260
SHIM, VALVE ADJUSTING � 7,26 TH. 2,60
$
4.31
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.280
SHIM, VALVE ADJUSTING � 7,26 TH. 2,80
$
4.31
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.300
SHIM, VALVE ADJUSTING � 7,26 TH. 3,00
$
4.42
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.270
SHIM, VALVE ADJUSTING � 7,26 TH. 2,70
$
4.31
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.265
SHIM, VALVE ADJUSTING � 7,26 TH. 2,65
$
4.31
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.290
SHIM, VALVE ADJUSTING � 7,26 TH. 2,90
$
4.42
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.285
SHIM, VALVE ADJUSTING � 7,26 TH. 2,85
$
4.31
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.275
SHIM, VALVE ADJUSTING � 7,26 TH. 2,75
$
4.31
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.310
SHIM, VALVE ADJUSTING � 7,26 TH. 3,10
$
4.42
Recommended
Order Quantity:
1
Diagram
Position
6
F26603.305
SHIM, VALVE ADJUSTING � 7,26 TH. 3,05
$
4.42
Recommended
Order Quantity:
1
Diagram
Position
7
F14178
VALVE RETAINER D.5 15^HAYFIELD
$
7.1
Recommended
Order Quantity:
8
Diagram
Position
8
F26597
UPPER PLATE
$
13.49
Recommended
Order Quantity:
4
Diagram
Position
9
F16473
EXTER. & INTER.SPRINGS EXHAUST
$
63.9
Recommended
Order Quantity:
2
